1、項目情況

安徽國風塑業股份有限公司國風塑業3.2萬噸BOPET薄膜項目，由于工藝生產線大量使用DC電源、變頻電機，其整流、逆變設備將產生大量高次諧波，產生附加損耗，污染電網。因此配電設備將增加相應濾波及補償設備使系統功率因數及注入400V電源諧波含量滿足國標要求。

2、容量配置

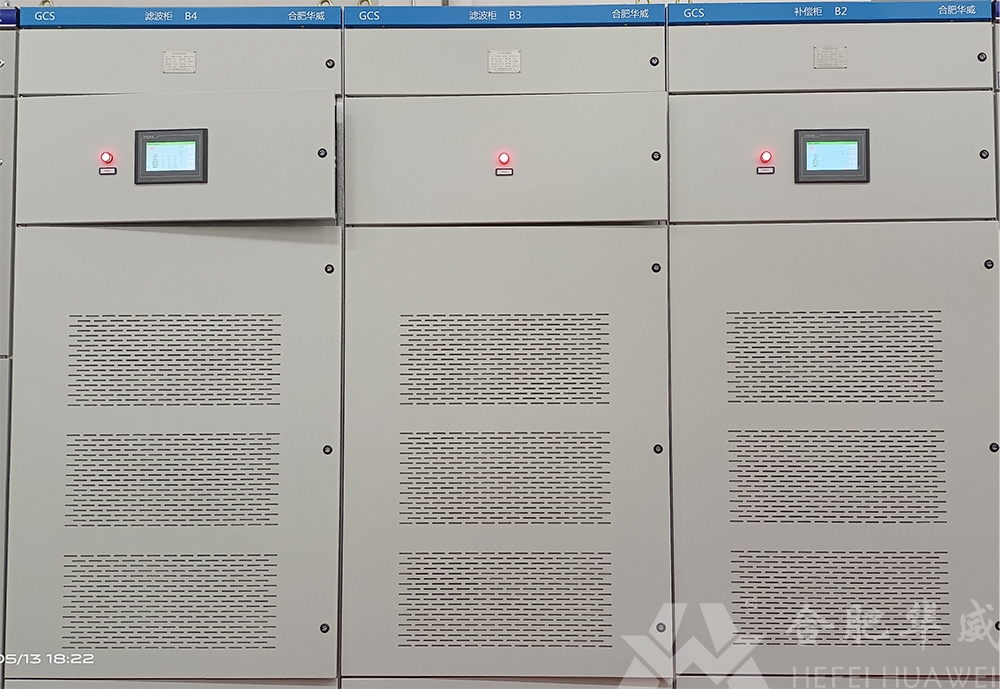

T2變壓器：SVG 300kvar +600A APF，T3變壓器：SVG 600kvar +360A APF。

3、運行效果

設備投運后，系統功率因數提高至0.99，電流諧波總畸變率由27%下降至3.7%左右，既解決電網無功損耗及諧波污染問題，也提高了系統供電可靠性及電能質量，產品設計達到預期效果，滿足現場工況要求。
